Построение изображения с помощью линз: справка для начинающих физиков

Изучение оптики и построение изображения с помощью линз — важная часть школьного курса физики. Линзы используются в различных приборах, таких как очки, микроскопы и телескопы. Понимание принципов их работы поможет вам не только успешно сдать экзамены, но и разобраться в устройстве многих оптических инструментов. В этом разделе мы рассмотрим основные понятия, связанные с линзами, и научимся строить изображения, используя простые правила.

Типы линз: собирающие и рассеивающие

Линзы бывают двух основных типов: собирающие (выпуклые) и рассеивающие (вогнутые). Каждый тип линз имеет свои особенности и применяется в разных ситуациях.

• Собирающие линзы. Эти линзы имеют выпуклую форму и фокусируют световые лучи в одной точке, называемой фокусом. Собирающие линзы увеличивают изображение предметов, поэтому их используют в лупах, микроскопах и телескопах. При прохождении через выпуклую линзу параллельные лучи света сходятся в фокусе, образуя четкое изображение.
• Рассеивающие линзы. Эти линзы имеют вогнутую форму и рассеивают световые лучи. Рассеивающие линзы уменьшают изображение предметов и используются, например, в очках для коррекции близорукости. При прохождении через вогнутую линзу параллельные лучи света расходятся, и кажущаяся точка их схождения находится перед линзой.

Понимание различий между собирающими и рассеивающими линзами является основой для построения изображений и анализа оптических систем.

Основные принципы работы линз

Для построения изображения с помощью линз необходимо знать несколько основных принципов. Эти принципы помогут вам правильно размещать и анализировать объекты и изображения в оптических системах.

1. Фокусное расстояние. Это расстояние от центра линзы до точки, где сходятся или расходятся параллельные лучи света. У выпуклых линз фокусное расстояние положительное, у вогнутых — отрицательное.

2. Главная оптическая ось. Прямая линия, проходящая через центр линзы и перпендикулярная её поверхности, называется главной оптической осью. Все основные построения выполняются относительно этой оси.

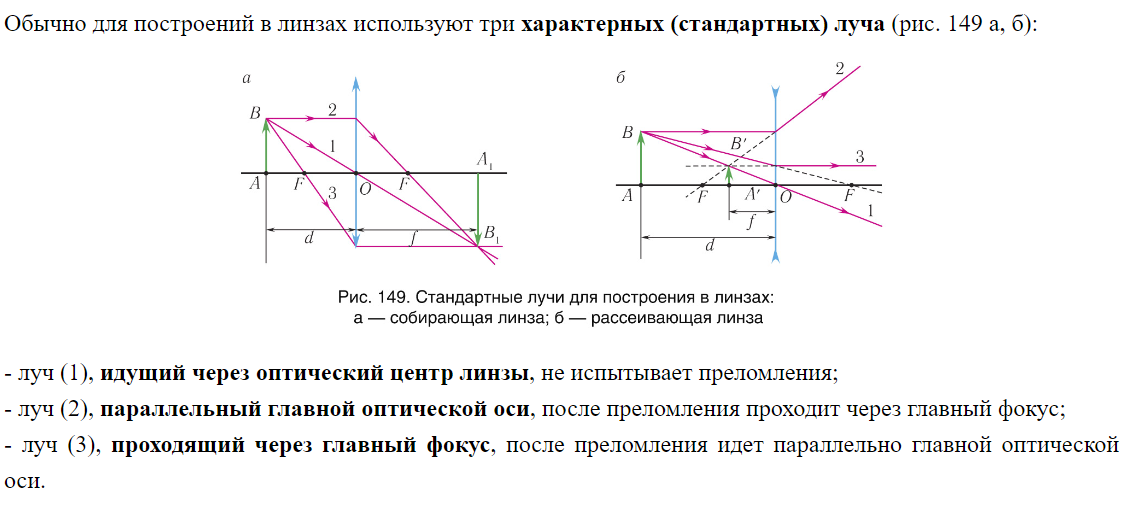

3. Правила построения изображений. Для построения изображений с помощью линз используйте следующие правила:

• Луч, проходящий через центр линзы, не преломляется.
• Луч, параллельный главной оптической оси, после прохождения через собирающую линзу проходит через фокус, а через рассеивающую — продолжает свой путь, как если бы он вышел из фокуса.
• Луч, проходящий через фокус собирающей линзы, становится параллельным главной оптической оси, а через рассеивающую — направляется к фокусу.

Эти принципы помогут вам научиться строить изображения и понимать, как линзы преобразуют световые лучи. На практике, знания о работе линз применяются в создании и настройке оптических приборов, что делает их важной частью как школьной программы, так и будущей профессиональной деятельности.

Основные характеристики линзы

С этим вопросом нам поможет учебник физики:

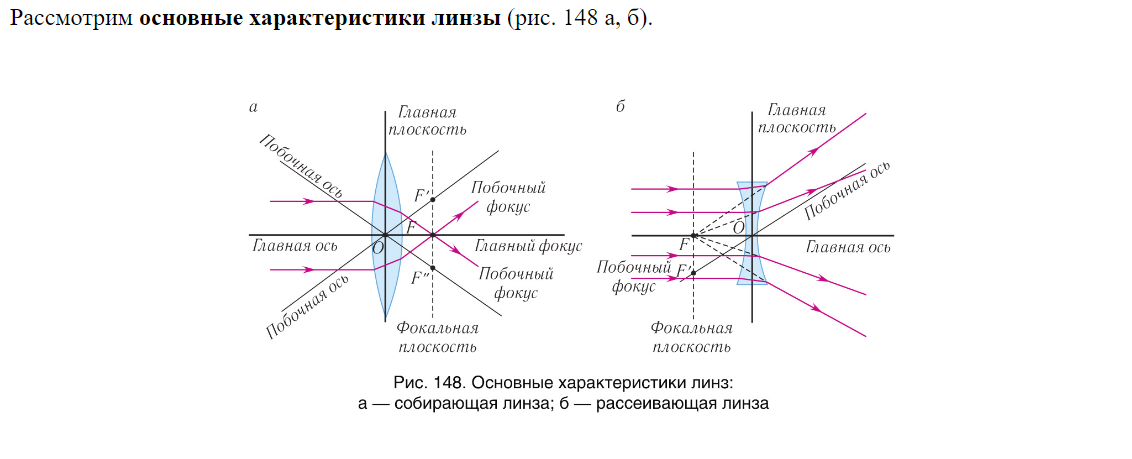

Основная линия, на которой располагаются центры обеих сферических поверхностей линзы, называется главной оптической осью. Точка в линзе, через которую проходит луч, не меняя своего направления, называется оптическим центром. Линия, проходящая через оптический центр, но не совпадающая с главной осью, называется побочной оптической осью. У каждой линзы есть одна главная оптическая ось и бесчисленное количество побочных осей.

Плоскость, проходящая через оптический центр тонкой линзы и перпендикулярная главной оптической оси, называется главной плоскостью линзы. Точка, в которой фокусируется узкий пучок света после прохождения через линзу и идущий параллельно главной оптической оси, называется главным фокусом (F) линзы. Расстояние от оптического центра линзы до главного фокуса называется фокусным расстоянием.

Плоскость, проходящая через главный фокус и перпендикулярная главной оси, называется фокальной плоскостью. Фокальная плоскость собирающей линзы представляет собой геометрическое место, где пересекаются параллельные лучи, падающие на линзу под любым углом к главной оптической оси. Поэтому пучок света, направленный параллельно побочной оси, будет собираться в побочном фокусе.

Как строить изображения в собирающих и рассеивающих линзах

И вновь на помощь к нам спешит учебник физики! Вы не поверите, но учебники, на самом деле, очень интересные, если их правильно читать.

Для построения изображения в линзе нужно проследить ход двух лучей от каждой точки предмета. Изображение возникает в точке пересечения этих лучей после преломления в линзе (действительное изображение) или в точке пересечения их продолжений (мнимое изображение).

Если предмет AB расположен перпендикулярно главной оптической оси, его изображение A?B? также будет перпендикулярно этой оси. Поэтому достаточно построить изображение точки A предмета, а точку B? можно найти, опустив перпендикуляр из точки B? на главную ось.

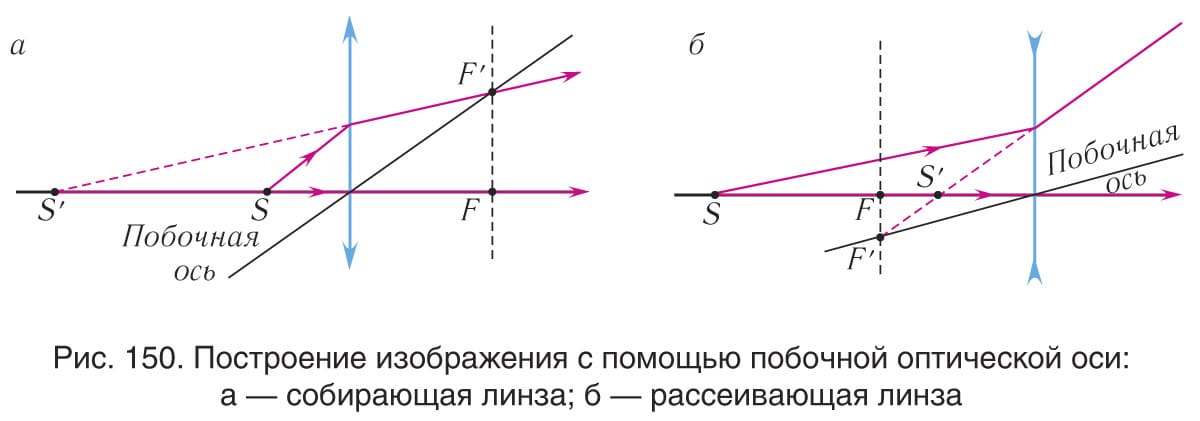

Для построения изображения точки, расположенной на главной оптической оси, кроме луча, проходящего через центр линзы, используют луч, идущий параллельно побочной оптической оси. Этот луч после преломления проходит через побочный фокус, расположенный на побочной оси. Такие построения выполняются как для собирающей, так и для рассеивающей линзы.

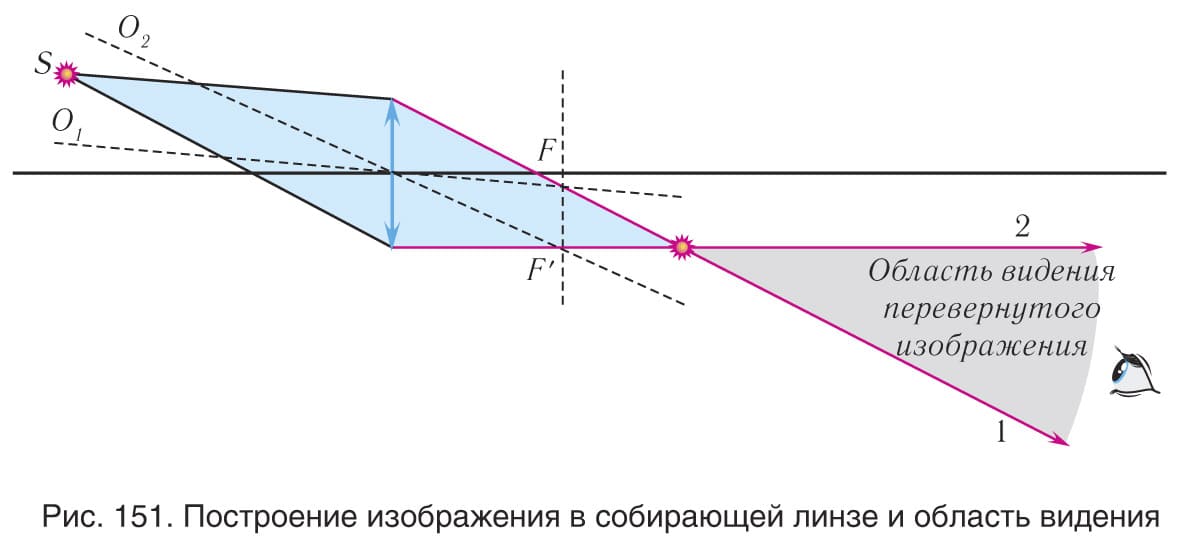

На рисунке 151 показан пример построения области видимости предмета S в тонкой линзе.

Частые ошибки при работе с линзами

Работа с линзами может быть сложной, особенно для начинающих физиков. Знание распространенных ошибок поможет вам избежать их и лучше понять основные принципы оптики. Вот несколько частых ошибок, которые допускают ученики при работе с линзами:

1. Неправильное определение фокусного расстояния. Часто учащиеся путают фокусное расстояние собирающих и рассеивающих линз. Помните, что у собирающей линзы фокусное расстояние положительное, а у рассеивающей — отрицательное.
2. Ошибки при построении лучей. Не всегда правильно соблюдаются правила построения лучей. Например, луч, проходящий через центр линзы, должен идти прямо, не преломляясь, а луч, проходящий через фокус, должен становиться параллельным главной оптической оси. Не забывайте о правильных направлениях лучей.
3. Неправильное расположение объекта. При построении изображения важно правильно размещать объект относительно фокуса и линзы. Ошибки в этом приводят к неправильным результатам и искажению изображения.
4. Игнорирование масштаба. Нередко учащиеся забывают учитывать масштаб при построении изображений, что приводит к неточным результатам. Важно соблюдать пропорции и размеры всех элементов.

Избегая этих ошибок, вы сможете более точно и уверенно работать с линзами, что повысит ваши навыки в области оптики.

Практические советы для начинающих физиков

Для успешного изучения оптики и работы с линзами важно следовать нескольким практическим рекомендациям. Эти советы помогут вам лучше понять теорию и применять ее на практике:

• Регулярно занимайтесь. Постоянная практика — ключ к успешному изучению оптики. Решайте задачи, выполняйте лабораторные работы и строите изображения с помощью линз. Чем больше вы практикуетесь, тем лучше понимаете материал.
• Используйте качественные учебные материалы. Хорошие учебники и пособия помогут вам лучше понять теорию и методы построения изображений. Ищите материалы, которые предлагают пошаговые инструкции и много примеров.
• Работайте в группе. Совместная работа с одноклассниками или друзьями поможет вам обсудить сложные моменты и найти верные решения. Делитесь опытом и помогайте друг другу.
• Проводите эксперименты. Практическая работа с реальными линзами и оптическими приборами укрепит ваши знания. Постарайтесь участвовать в лабораторных работах и экспериментах, чтобы видеть, как теория работает на практике.

Следуя этим советам, вы сможете успешно освоить оптику и построение изображений с помощью линз.
